터널등 자동 제어장치
Electronic Switches for Road Tunnel Light
터널등 자동제어장치는 국도, 고속도로상의 터널 내부의 조명을 터널 주변의 밝기와 시간정보을
이용하여 분전함에 내장되어 마그네트스위치를 시간에 의한 제어를 하는 제품입니다.
제품에 설치된 GPS 수신장치와 조도센서로 수집한 현재시간 및 위치정보, 조도센서 값의
데이터를 이용하여 제품의 현재시간을 항상 위성시간으로 유지하며 조도센서값을 분석하여
조명의 자동으로 제어하고 위치정보를 이용하여 제품이 설치된 위치의 일·출몰 시간을 계산하여
적절한 시간에 가로등을 제어하는 기능을 합니다.

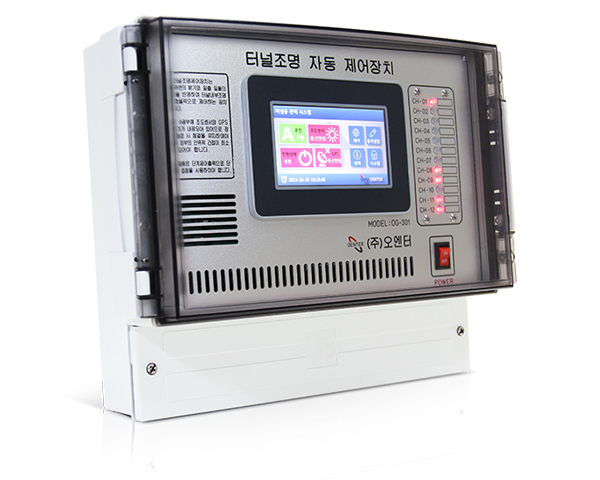

MODEL
OG-301
OG-301 제품 기능
- 시간기반의 야간, 심야설정 제어기능
표시장치(설정 및 제어·감시 정보등)
- LCD 터치패드
조도센서에 의한 제어기능
- 수광부에 측정한 값을 이용한 설정범위 제어기능
시간에 의한 제어기능
- GPS정보의 현재시간 보정- 시간기반의 야간, 심야설정 제어기능
제어 형태 설정기능
- 원하는 설정 범위에서 ON 또는 OFF기능을 변경 활성화 기능
- CH1을 맑음에서 흐림으로 제어기로 변경가능
- 추가 범주 설정기능
순간정전 프로그램 유지기능
- 내부 건전지를 설치하여 순간정전 발생 시 시스템 재시작을 방지하는 기능
채널별 범주 설정기능
- 채널의 운영설정을 간단히 변경가능한 기능- CH1을 맑음에서 흐림으로 제어기로 변경가능
- 추가 범주 설정기능
자기진단기능
- 제품의 상태를 감시하여 이상시 알림기능 기능
전압, 밧데리, GPS, 조도센서, 문열림, rtc...
제품 규격
| 구분 | 규격 |
|---|---|
| 사용전원 | AC 220V±10%, 60Hz |
| 사용온도 | -20°C ~ +70°C |
| 출력채널 | 조명용 12채널 |
| 출력전압 | AC 220V±10%, 1A, 60Hz |
| 소모전력 | 15W이하 |
| 표시방식 | 그래픽 LCD 사용 |
| 휴즈용량 | 전원 250V/1A |
| 조도센서 | Light to Gigital방식,1688bit디지털 출력 |
| 측정범위 | 0 ~ 60 000 |
| 수 광 부 | AC 220V±10%, 60Hz / 485통신 |
| 제품크기(W×H×D) | 290mm X 190mm X 129mm |
| 제품크기(W×H×D) | 290mm X 190mm X 129mm |
| GPS수신기 | - Receiver Type : 48 channel, C/A code, L1,1575.42㎒ - Sensitivity<./b> : Acquisition : -148 dBm ,Tracking : -163 dBm |
